midiPilot® - reactor de vidrio para pequeños volúmenes

Reactor mini-planta piloto multi-propósito

Reactor de vidrio: 20 a 30 litros
Presión: -1.0 (VT) a +0.5 bar
Temperatura: -60 °C (opcional -90 °C) a +200 °C
Material: Vidrio borosilicato 3.3, PTFE, PFA, PEEK

Disponemos de una configuración de "Clean-Room" y otros materiales para satisfacer los requisitos específicos de su proceso.

Con la familia de productos midiPilot (Reactor, filtro nucha, scrubber) ofrecemos mini-plantas para el desarrollo de procesos químicos, escalado, simulación de proceso y producción a escala kilo.

El diseño a prueba de explosión del reactor (ATEX) y los materiales inertes permiten la utilización segura de disolventes y ácidos en un vaso de reacción completamente hermético. La configuración compacta del reactor estándar se puede modificar fácilmente, están disponibles vasos de reacción de 5, 10 y 15 litros incluyendo distintos tipos de agitadores. El vaso de reacción está montado en un dispositivo para subir / bajar, para una fácil apertura y limpieza. El cabezal de destilación de vidrio está construído con uniones flexibles de rótula esférica para múltiples reacciones químicas bajo vacío total.

Proporcionamos soluciones completas para proceso químicos: sistemas reactor incluyendo accessorios como dispositivos para tomar muestras, electrodos pH, columnas de rectificación con relleno estructurado, monitorización y control del proceso así como la integración de equipamiento auxiliar como unidades de control de la temperatura, filtros nucha, scrubbers or vasos de mezcla.

Paquete / Opciones

Standard package

  • 20 , 30 liters jacketed glass reactor, interchangeable
  • Baffle with Pt100 temperature sensor
  • Continuous adjustable agitator speed, 0-600 rpm
  • Dry running mechanical seal
  • Compact stainless steel frame, table or floor model, mobile
  • ATEX Zone 1 (0) / CE / cGMP
  • CIP capable
  • FDA conform, highly corrosion resistant
  • Complete documentation

Standard options

  • Reactor lift for easy reactor opening, cleaning, stirrer exchange
  • 3-wall reactor vessel for -90 °C chemistry
  • Glass distillation overhead
  • Sampling system
  • Probes for pH, others
  • CiP spray nozzle
  • IQ / OQ / PQ

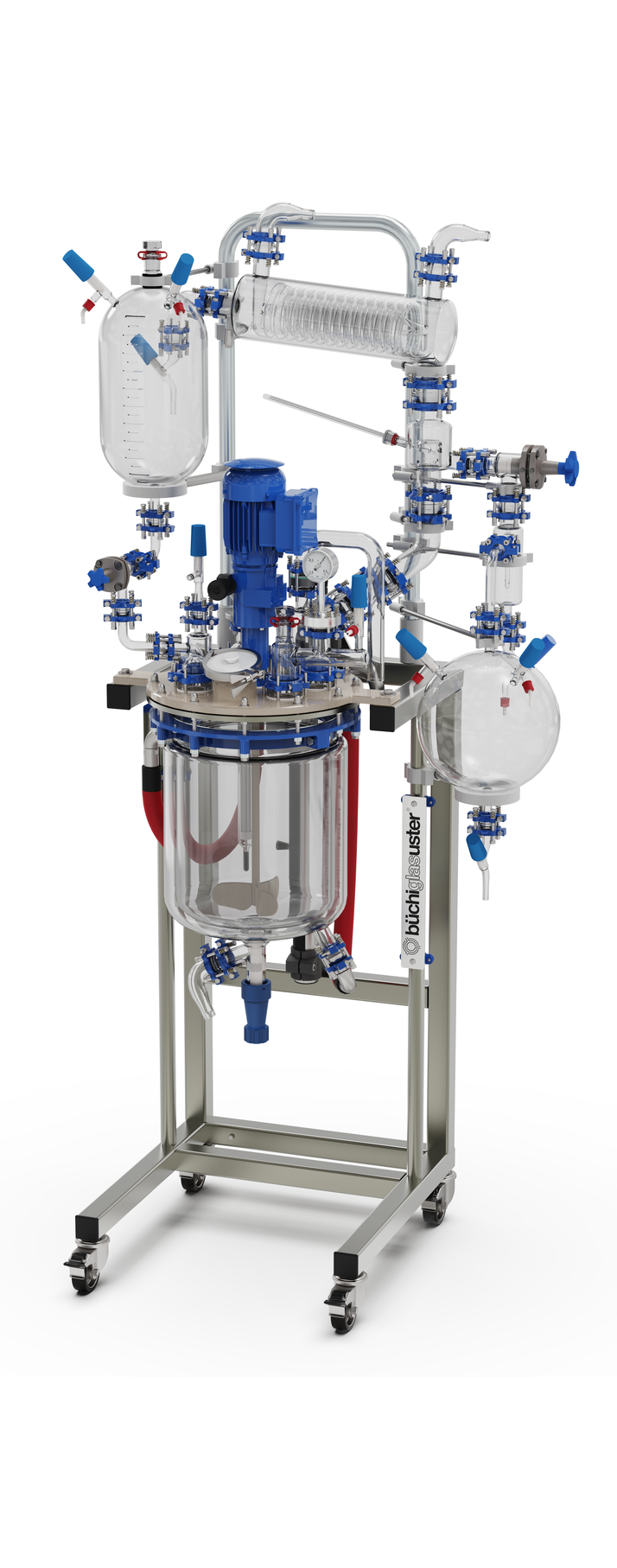

Compact, mobile frame

  • Compact stainless steel frame fits in standard laboratory fume hood
  • Bench-top model
  • Floor model, mobile
  • Vessel lift for easy handling of glass reaction vessels

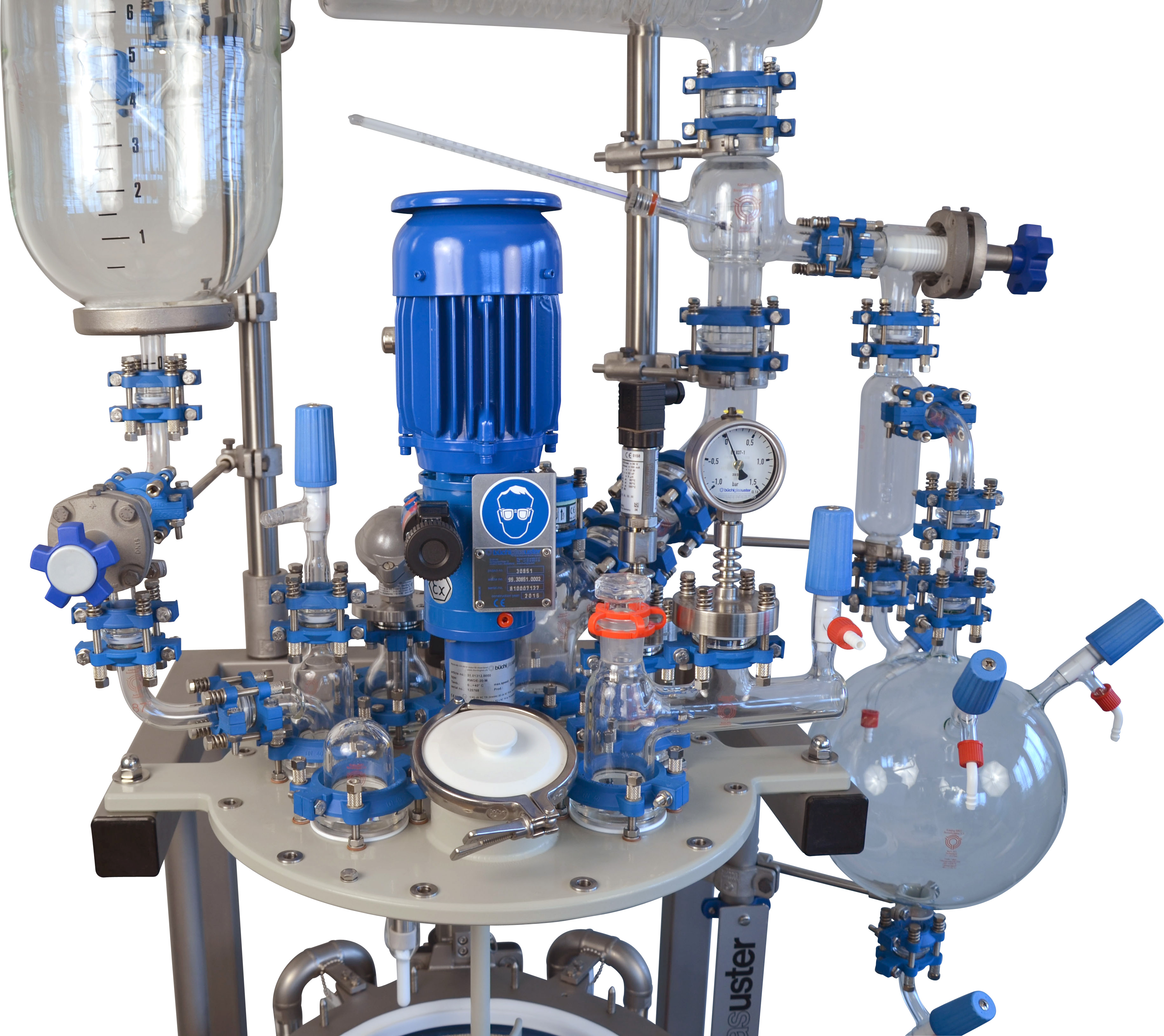

Solid cover plate

  • PFA coated steel cover plate
  • Fast-action closure for addition of solids
  • Standard version with 4 NS tapered joint
  • 2 spare connections for common laboratory glassware

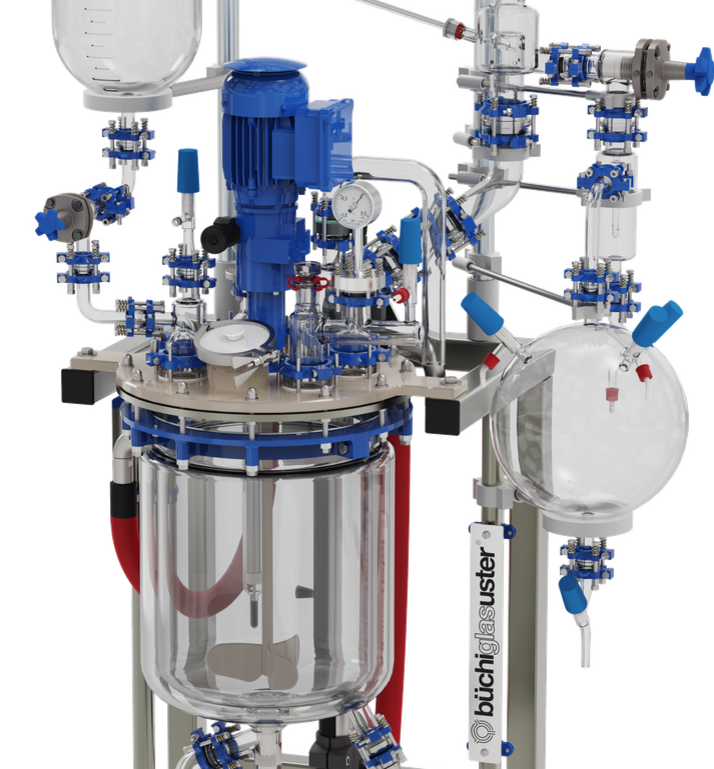

Distillation glass overhead

Optional distillation overhead consisting of:

  • 10 liter feed vessel
  • Vapor duct with reflux splitter
  • Spiral reflux condenser
  • Phase separator
  • 10 liter receiver vessel
  • Distributor with pressure gauge and vacuum connection
  • Nitrogen connection
  • Self-draining «buchiflex» glass piping

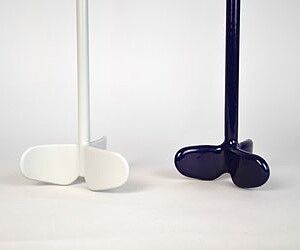

Stirrer drive, stirrers

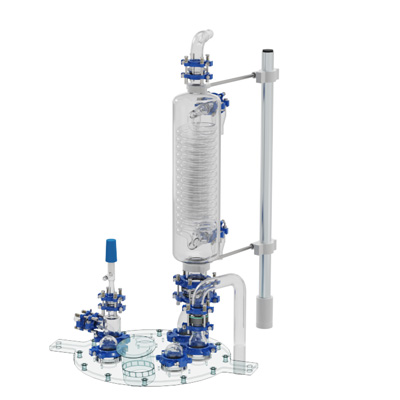

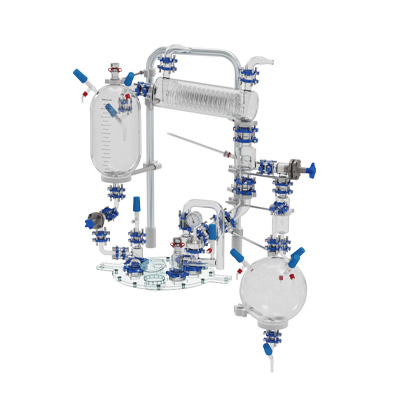

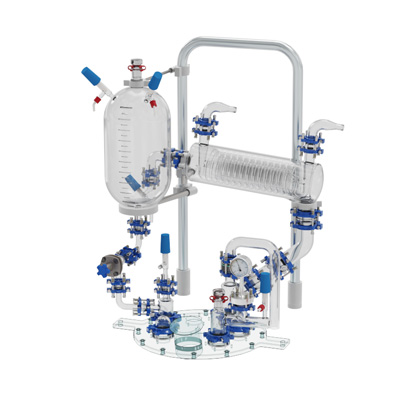

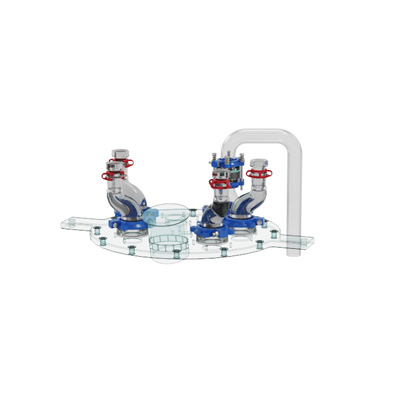

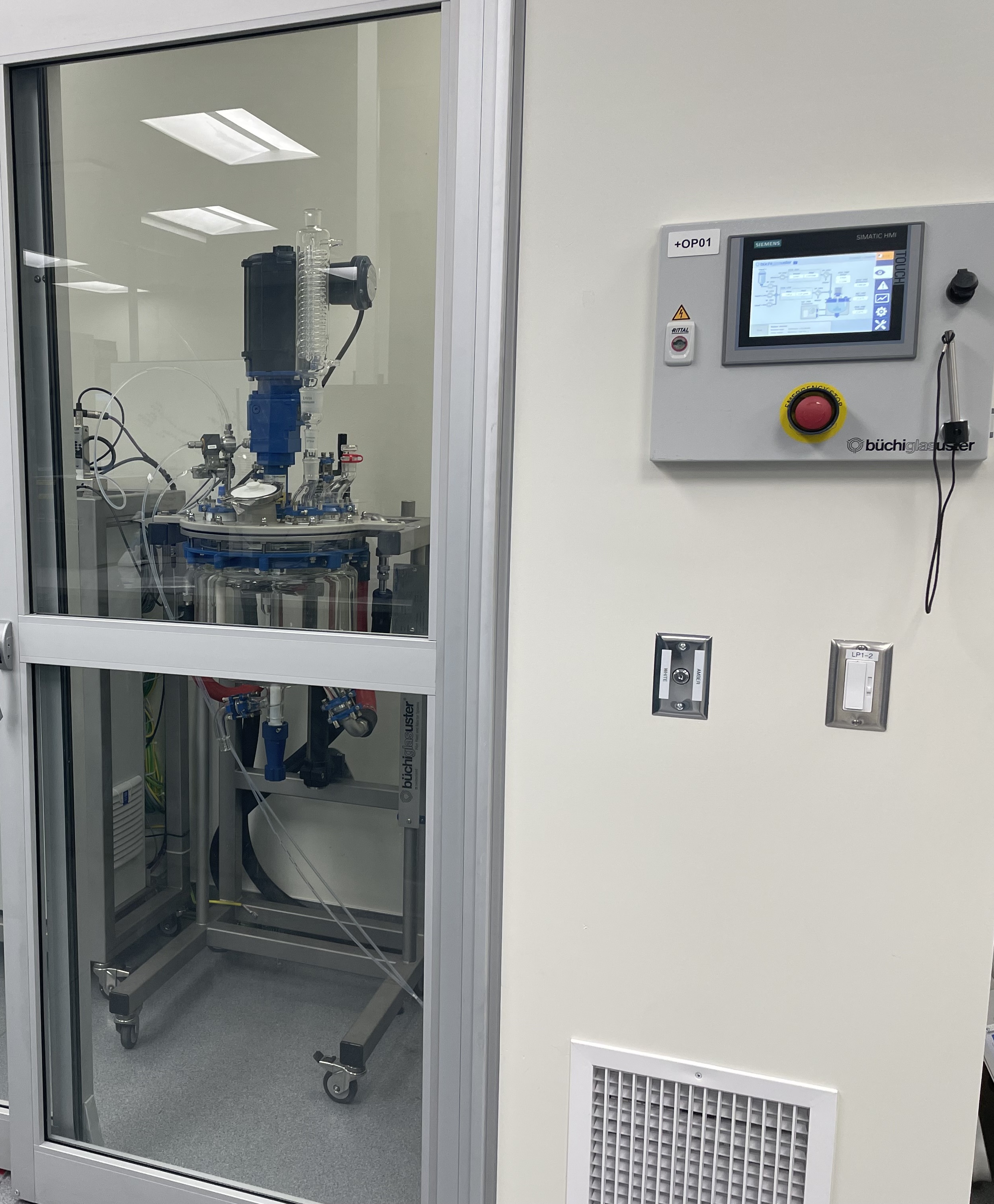

midiPilot® ejemplos

Aplicaciones típicas

  • Síntesis química
  • Extracción / evaporación
  • Purificación / cristalización
  • Separación
  • Síntesis de APIs
  • Síntesis de péptidos
  • Desarrollo de Procesos
  • Escalado
  • Reacciones criogénicas
  • Producción a pequeña escala
  • Plantas piloto / Laboratorio Kilo
