Sistemas Reactor & Plantas a escala Producción
Equipos de proceso para producción farmacéutica y química
Reactor de acero vitrificado: 250 - 10'000 litros
Presión: -1.0 (VT) a +0.5 bar
Temperatura: -60°C (-90°C) a +200°C
Material: Vidrio borosilicato 3.3 / acero vitrificado / PTFE / PFA / Tántalo

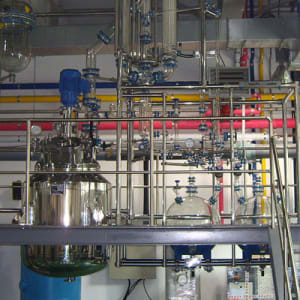

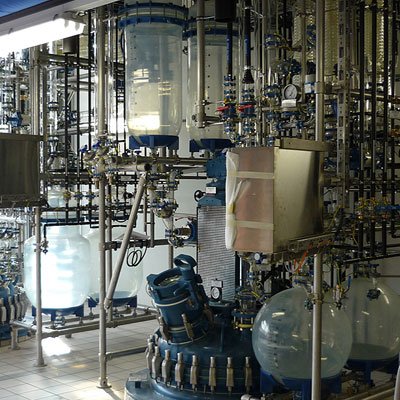

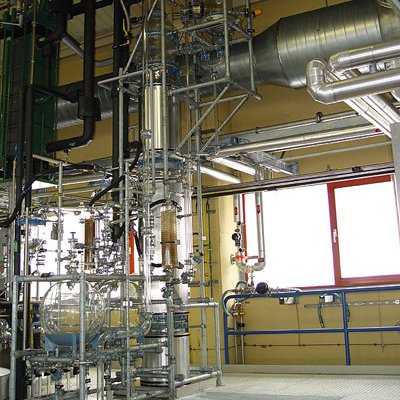

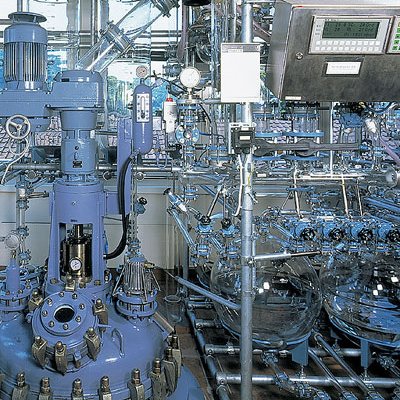

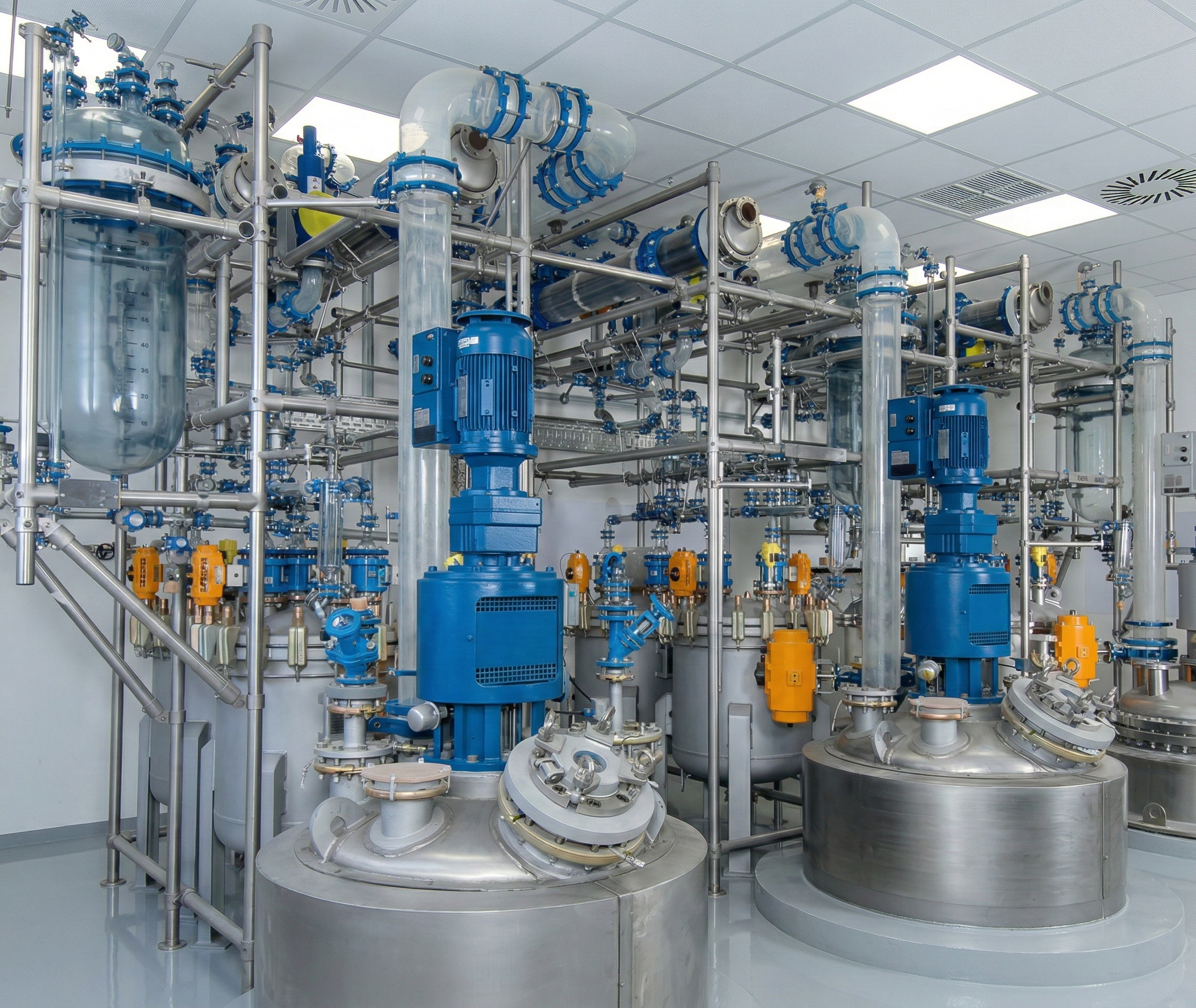

Los equipos de proceso químico, consistentes en reactor vitrificado o tanque de mezcla con cabezal de destilación de vidrio borosilicato trabajan a vacío total y a baja presión. Una gran variedad de productos químicos se pueden procesar en tales plantas gracias a los materiales empleados en su construcción, altamente resistentes a la corrosión. Su diseño puede ser multipropósito o bien ser específico para un producto y proceso. Los adicionadores y los colectores se fabrican en vidrio en el caso de unidades pequeñas o bien en acero vitirificado si son montajes grandes. Los intercambiadores de calor de tipo tubo y camisa se construyen con tubos interiores de vidrio borosilicato, acero vitirificado, carburo de silicio, tántalo o en metales, dependiendo de los parámetros de proceso y otros requisitos. Tales configuraciones de reactor se utilizan para destilación, reflujo, síntesis química, recuperación de disolventes, rectificación y otros procesos.
Los cabezales de vidrio para destilación para reactores grandes de acero vitrificado siempre se personalizan según tipo de proceso y espacio disponible. Nuestros ingenieros 3-D facilitan la integración de grandes reactores de acero vitrificado de diferentes proveedores, en combinación con nuestros cabezales de vidrio para destilación, en un sistema de reacción completo.

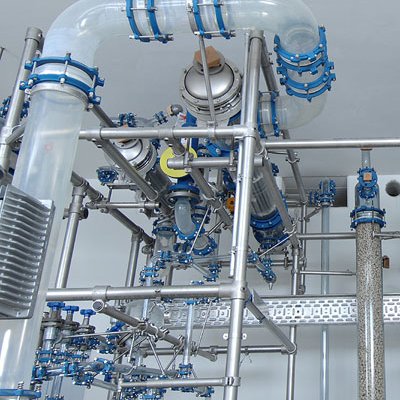

Los cabezales de vidrio Buchi se basan en nuestro sistema único, flexible y segurode junta de vidrio buchiflex con components DN15 - DN 600 utilizados para construir las tuberías de vidrio de conexión entre las columnas de destilación, intercambiadores de calor, adicionadores, colectores y válvulas. La estructura soporte es de acero inoxidable 316 y está optimizada para ocupar ocupar el mínimo espacio posible.
Aproveche nuestra larga experiencia en la fabricación de equipos de proceso de vidrio seguros y fiables.

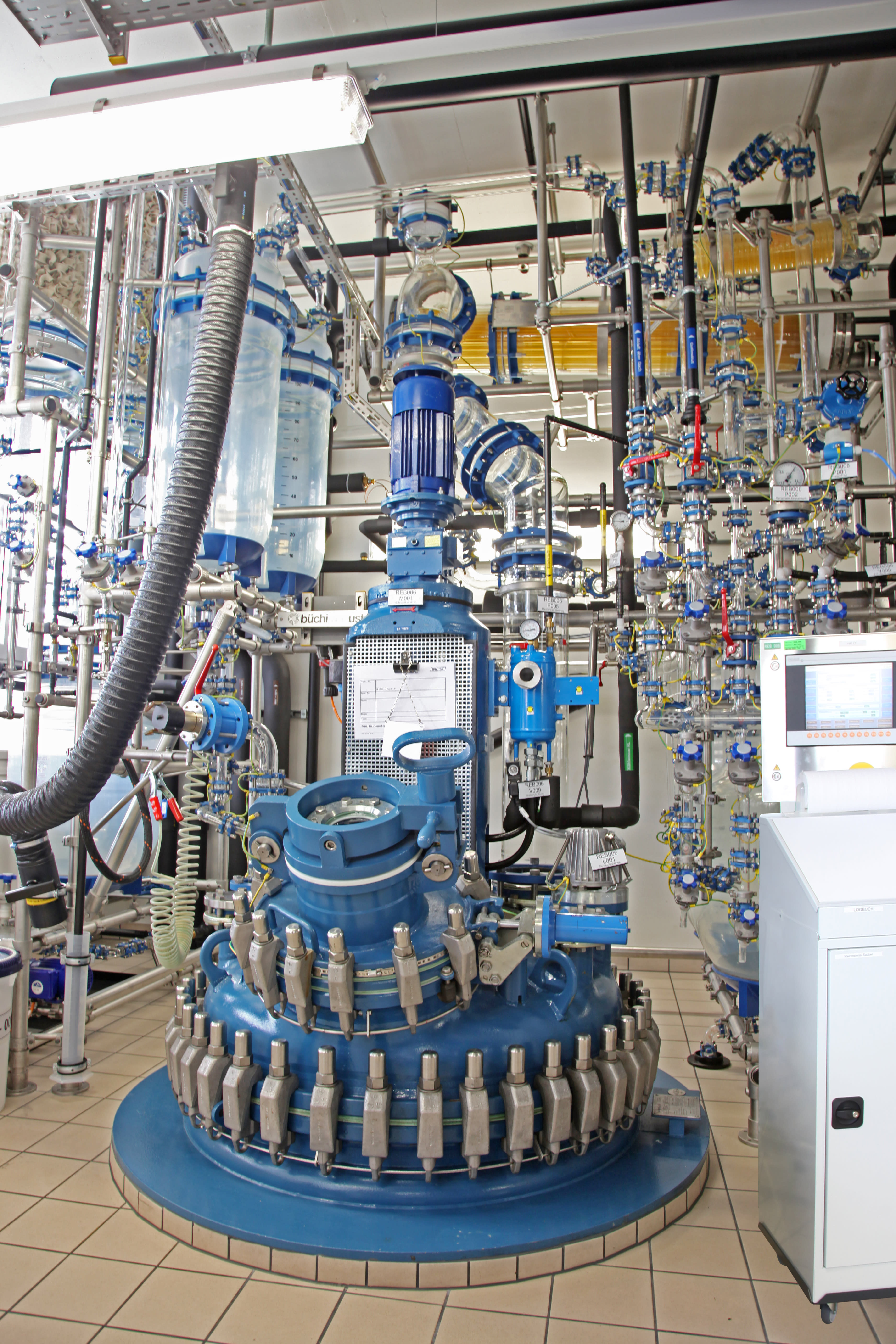

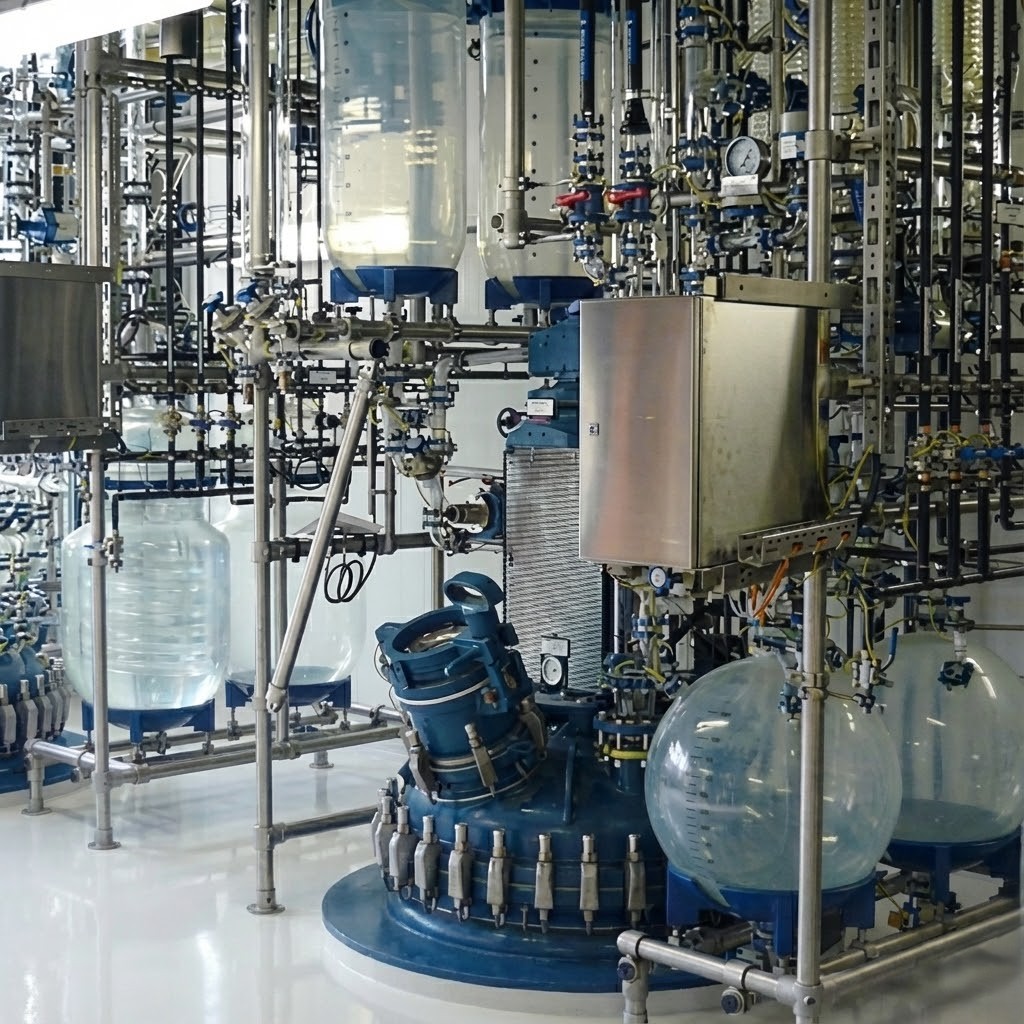

Reactores de acero vitirificado (G/L)
- Reactores tipo AE / BE hasta 10'000 litros
- Distintas configuraciones disponibles

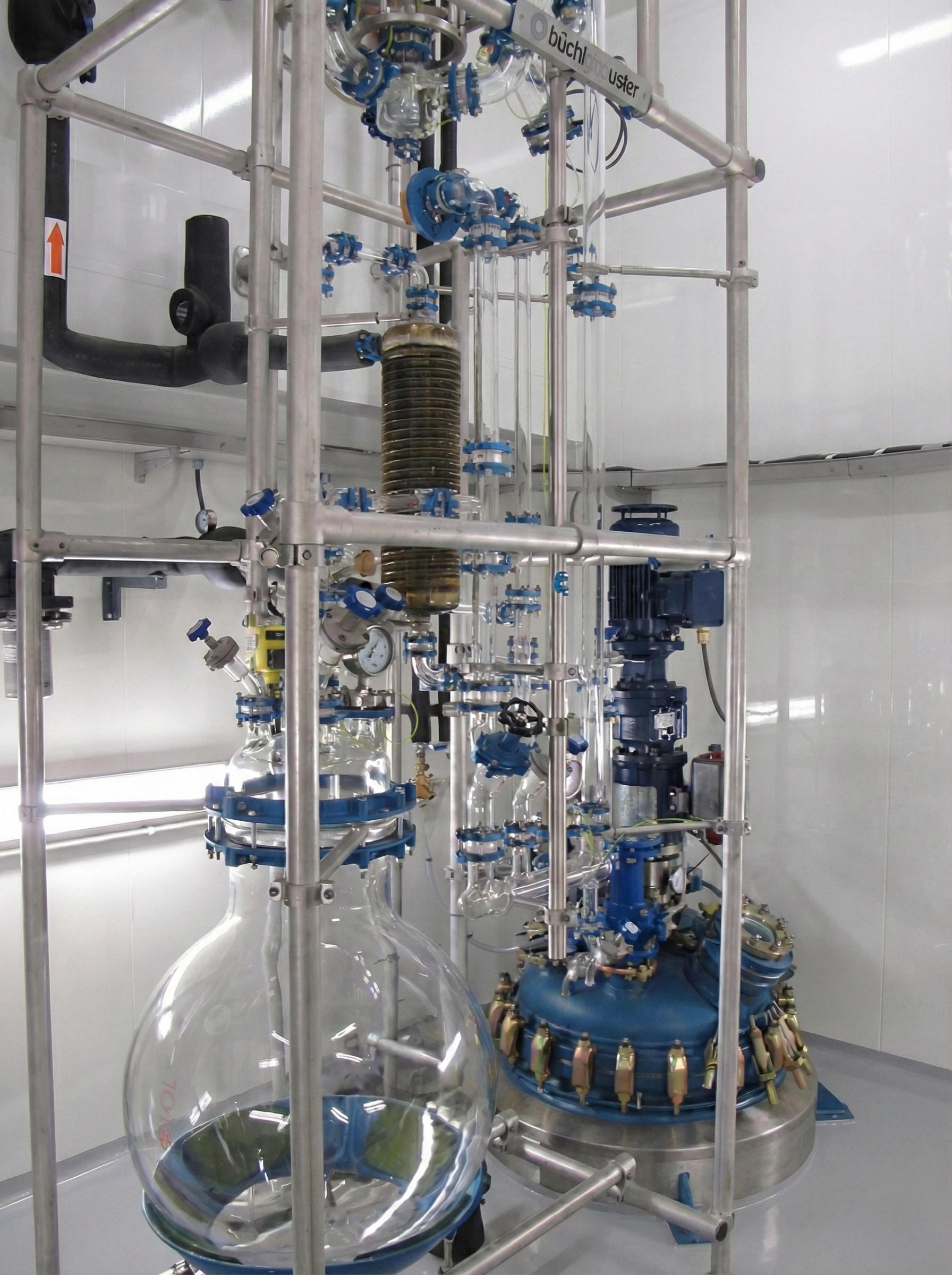

Cabezal de destilación de vidrio
- Articulaciones flexibles únicas de rótula esférica
- Componentes Buchiflex DN15 - DN600
- Vaso para la adición de líquidos de vidrio o de acero vitrificado

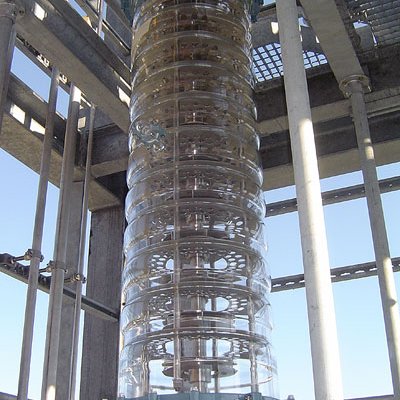

- Columna para destilación de vidrio
- Columnas para rectificación con divisor de reflujo
- Columnas de vidrio empaquetadas
- Rellenos de columna tipo anillos raschig, piezas cerámicas, relleno estructurado con diferentes eficacias de separación y distintos materiales

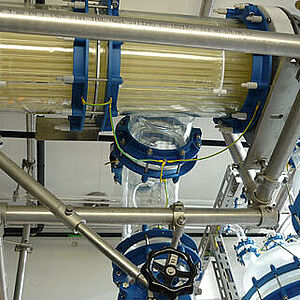

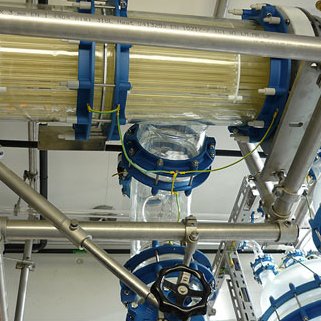

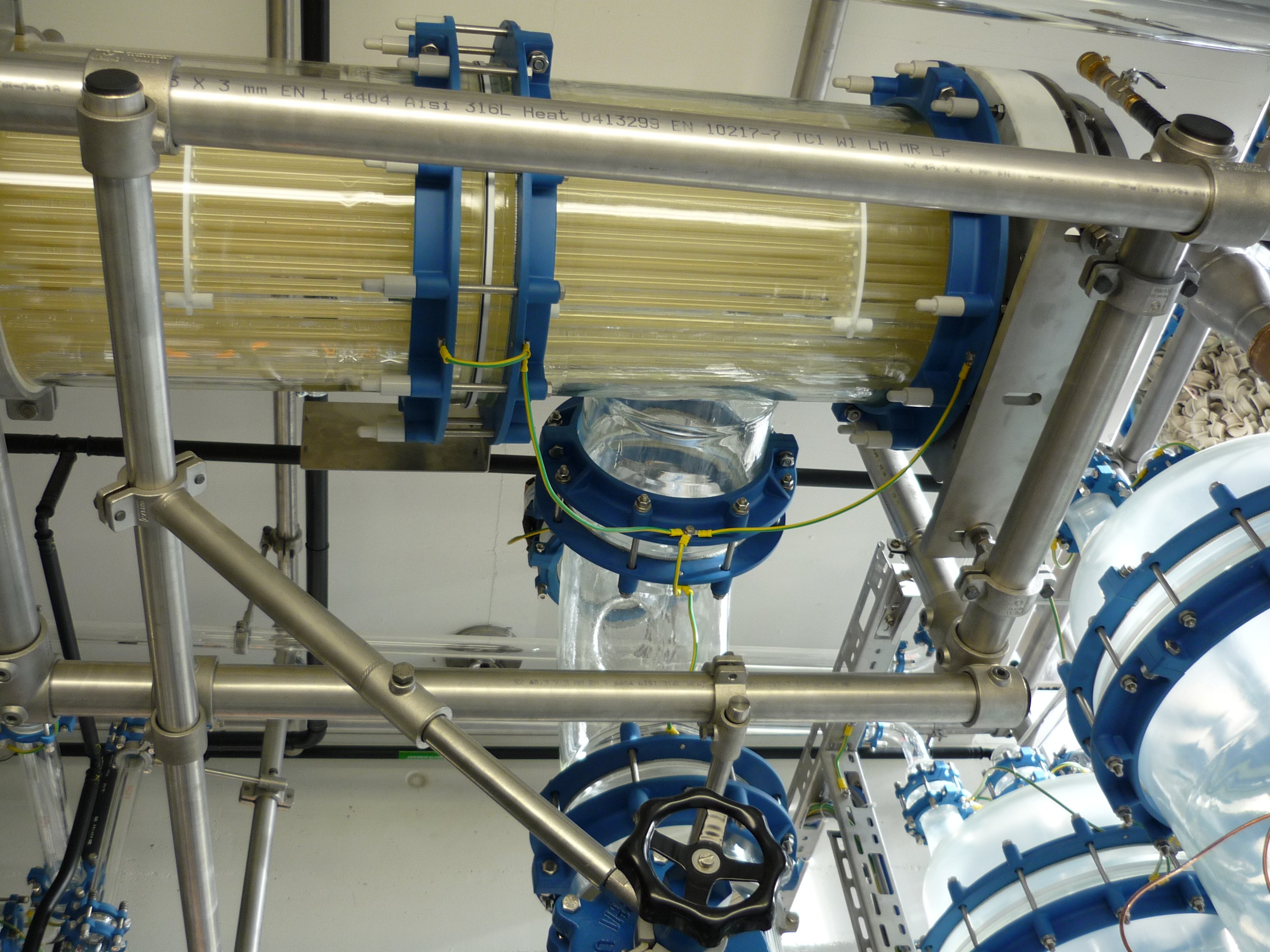

- Intercambiadores de calor tipo carcasa & tubos (vidrio / SiC) / baterías de condensadores tipo espiral (reflujo)
- Vaso colector de destilados/ condensados en vidrio / acero vitrificado
- Separador de fases Dean Stark para destilación azeotrópica
- Distribución y compensación de vacío / presión (para operación semi lote)

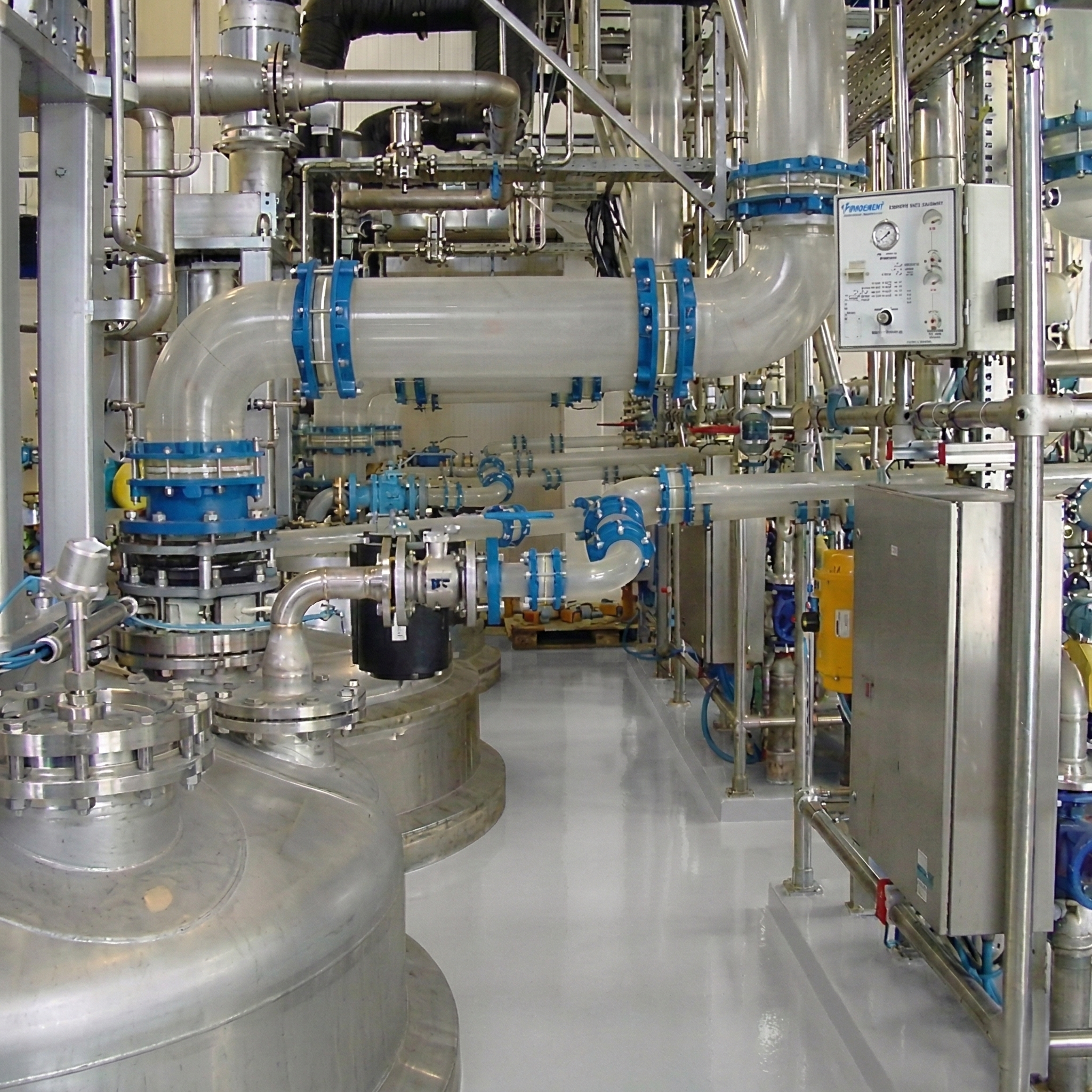

- Tubería de vidrio «buchiflex» autodrenante
