chemReactor GR - sistemas de reactores de vidrio

Glass pilot reactor and pilot plant

Reactor de vidrio: 15, 30, 60 litros
Presión: -1.0 (VT) a +0.5 bar
Temperatura: -60 °C (-90 °C) a +200 °C
Material: Vidrio borosilicato 3.3, acero vitrificado, PTFE, PFA, Tántalo

Hay disponible una instalación de "sala limpia" y otros materiales para satisfacer los requisitos específicos de su proceso.

Rendimiento y fiabilidad son cuestiones clave en el diseño a prueba de explosión de los sistemas de reacción Büchi de vidrio. Sus materiales inertes permiten la utilización segura de una amplia gama de disolventes y ácidos en atmósfera inerte dentro de un sistema de vidrio completamente estanco, bajo vacío total. Con tal configuración, se pueden llevar a cabo con seguridad múltiples etapas de las reacciones químicas.

El sistema consiste en:

  • Reactor, robusto, encamisado, de vidrio con total visibilidad para controlar y optimizar fácilmente las reacciones químicas mediante observación visual.
  • Cabezal de destilación de vidrio formado por componentes  buchiflex (articulación única de rótula flexible) para múltiples y fiables procesos bajo vacío total.


El chemReactor tipo BR/GR es un sistema de reactor piloto básico para el desarrollo de procesos químicos, escalado, simulación de procesos y producción cGMP a escala kilo, en operación por lote o semi-contínuo

Ofrecemos soluciones completas para los procesos químicos: Sistemas de reacción incluyendo accesorios tales como sistemas de muestreo, electrodos de pH, columnas de rectificación con relleno, monitoreo y control de proceso así como equipos auxiliares como unidades de control de la temperatura, filtros nucha / secadores, scrubbers o depósitos de mezcla, lavado o almacenaje.

Paquete estándar

  • Reactor encamisado de vidrio
  • Cabezal de vidrio multipropósito
  • Estructura de acero inox, de soporte para la superestructura de vidrio flexible
  • ATEX Zona 1 (0) / CE / cGMP
  • Apto para limpieza integrada CIP
  • Conforme a FDA, altamente resistente a la corrosión
  • Documentación completa

Opciones estándar

  • Elevador para el reactor para su facil apertura (control de limpieza)
  • Reactor de 3 paredes
  • Sistemas para muestreo
  • Monitorización y control de pH
  • Introducción de gases (Gas activo, Nitrógeno purging)
  • Tuberías a vacío / venteo
  • Adicionadores y colectores adicionales
  • Adición de solidos
  • IQ / OQ / PQ

Reactor vessel

  • Vaso de vidrio encamisado 15, 30, 60 litros
  • Bafle con sensor de temperatura Pt100
  • Válvula de drenaje (sin volumen muerto)

Agitador ATEX

Tapa bóveda de vidrio / Tapa de acero vitrificado

  • Tapa bóveda de vidrio (15, 30, 60 liter)
  • Tapa de acero vitrificado (60 liter)
  • Cierre de acción rápida para la adición de sólidos
  • 8 boquillas de conexión

Cabezal de destilación de vidrio (CR/GR)

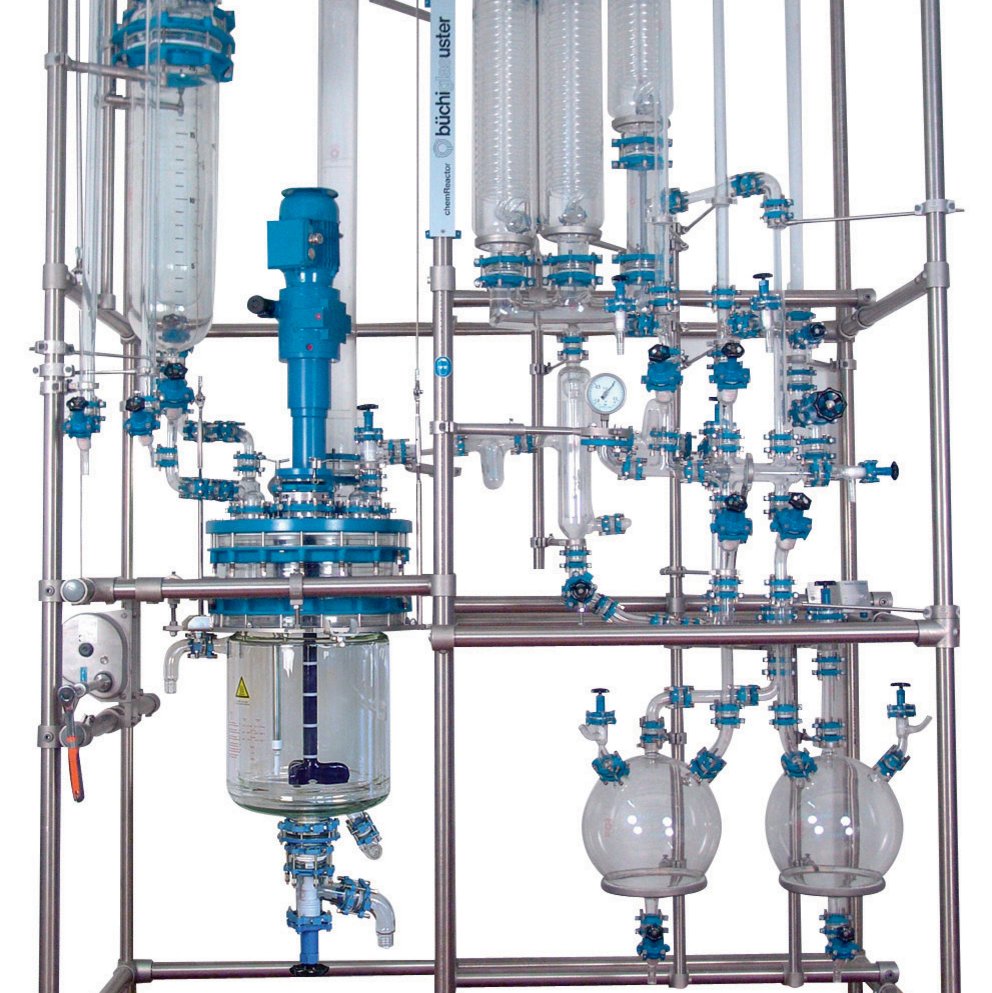

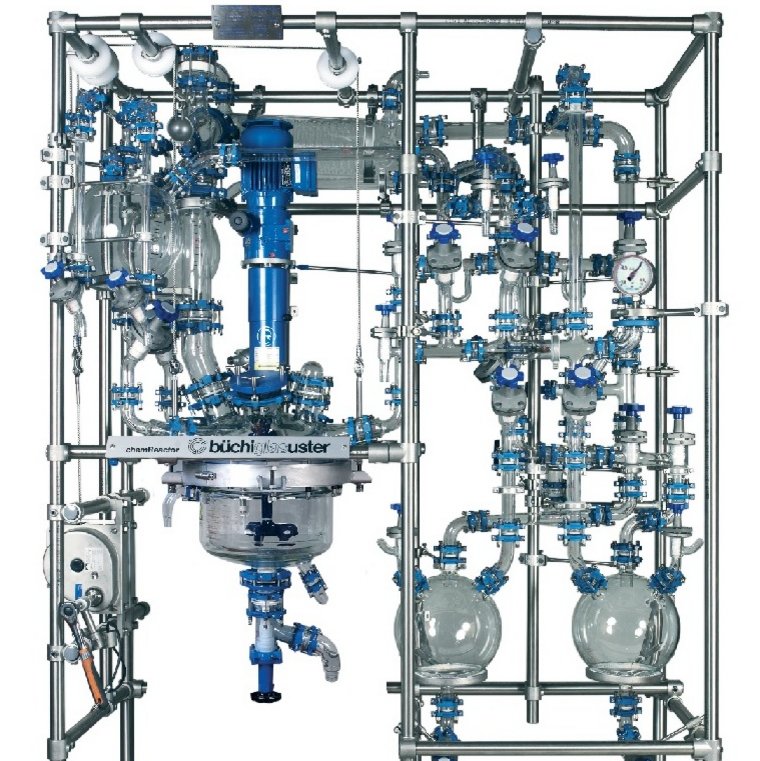

Los Buchi chemReactors GR 15 - 60  (15, 30, 60 litros) están disponibles en diseño K compacto. El Buchi chemReactor GR 60 está disponible también con condensadores verticales. El cabezal de vidrio estándar consiste en:


  • Singular junta de rótula esférica flexible de vidrio
  • Recipiente para adición de líquidos (adicionador)
  • Columna de destilación / conducto de vapores con manómetro y disco de ruptura
  • Condensador tipo espiral con conexción a vacío / presión
  • Condensadores de montaje vertical u horizontal (diseño compacto)
  • Matraces colectores para los destilados
  • Separador de fases Dean stark
  • Distribución y compensación del vacío / presión
  • Tubuladuras de vidrio «buchiflex» auto-drenantes

Aplicaciones típicas

  • Síntesis química
  • Extracción / evaporación
  • Purificación / cristalización
  • Separación
  • Fabricación de APIs



  • Producción de péptidos
  • Desarrollo de Procesos
  • Escalado
  • Reacciones criogénicas
  • Producción a pequeña escala
  • Plantas piloto / Laboratorio Kilo
